Machines industrielles de gaufrage pour l'ingénierie de surface de pointe
Texturation fonctionnelle de haute précision : offre une précision micrométrique pour la réalisation de motifs antidérapants, anti-agglomération et décoratifs sur des films, des feuilles et des stratifiés grâce aux séries CNEB et CNEBM.
Contrôle micrométrique ultraprécis : doté de boutons gradués permettant un réglage précis de la profondeur de gravure, garantissant ainsi des résultats tactiles et fonctionnels exceptionnels.
Performances d'embossage à grande vitesse : garantit une texture uniforme et la cohérence des motifs à des vitesses de ligne exceptionnelles pouvant atteindre 300 m/min.
Grande polyvalence en matière de matériaux : entièrement optimisé pour un traitement sans faille du PE, du PP, du PET, du PVC et des non-tissés hautement techniques.

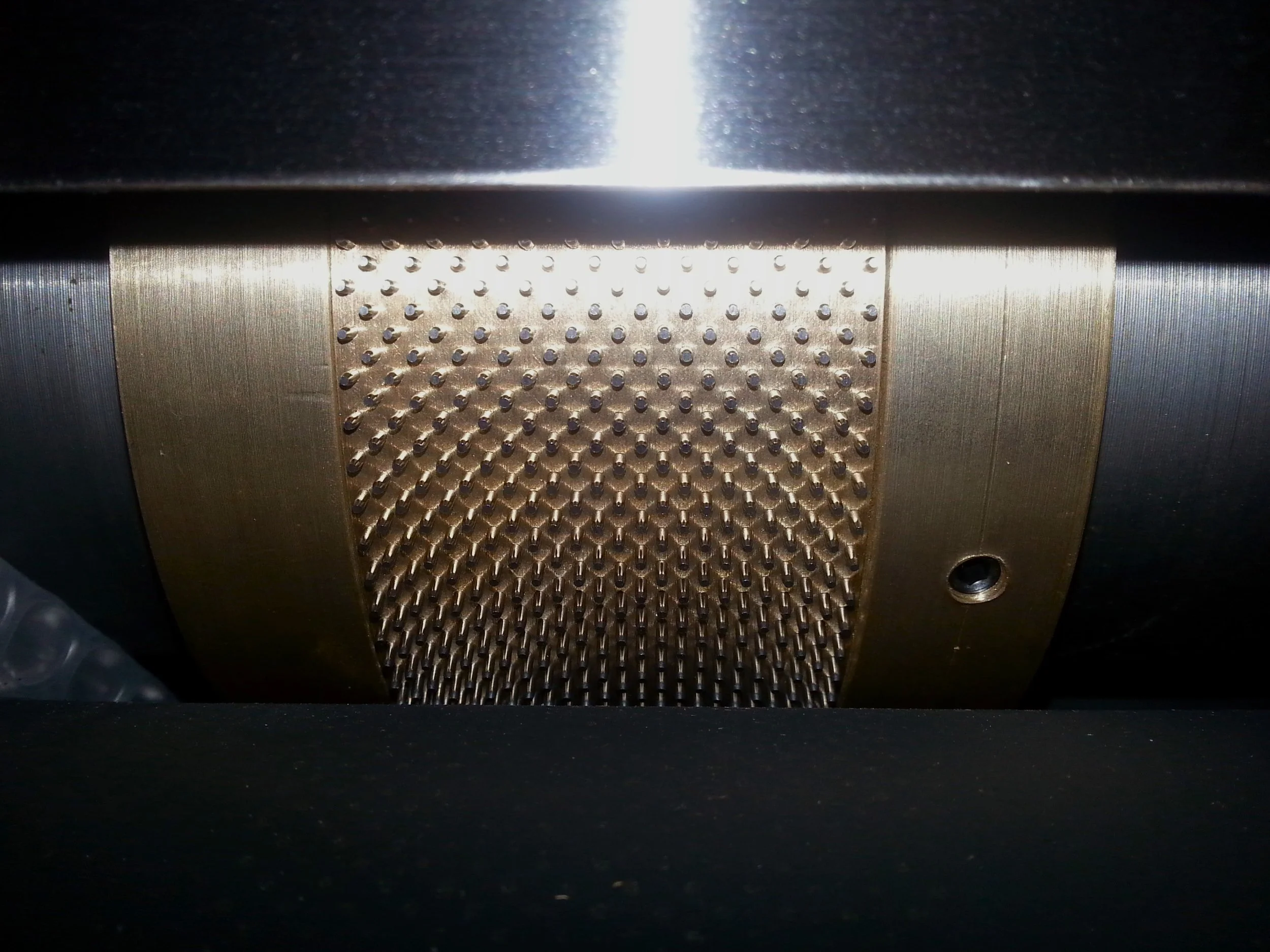

Outillage à cylindres personnalisable : utilise des cylindres interchangeables à changement rapide pour passer rapidement d'une texture spécialisée ou technique à une autre.
Intégration transparente dans la chaîne de production : conçue pour s'intégrer facilement à vos chaînes de production existantes, elle offre une stabilité mécanique et un contrôle opérationnel optimaux.
Présentation du produit
Machine de gaufrage modèle CN-EB avec cylindres personnalisables pour film en mouvement
Modèles de machines à gaufrer - CNEB et CNEBM
Spark Machinery deux modèles d'unités d'embossage compactes conçues pour être intégrées dans des lignes de traitement continu de films :
CNEB : version non motorisée, entraînée par la machine hôte.
CNEBM : Version motorisée, équipée d'un système d'entraînement indépendant pour la synchronisation de la vitesse et le contrôle du processus.
Les deux modèles sont des systèmes polyvalents et peu encombrants, conçus pour gaufrer une large gamme de types de films, de diamètres et de géométries de surface. Ils sont conçus pour fonctionner en ligne avec des refendeuses, des extrudeuses, des unités d'impression, des machines à souder et d'autres équipements de transformation ou d'emballage traitant des matériaux en bande continue.
Ces unités permettent de structurer avec précision la surface des films et des feuilles pour diverses applications, notamment :
Texture fonctionnelle : Surfaces antidérapantes, anti-blocage ou à frottement contrôlé.
Gaufrage décoratif : Motifs personnalisés, finitions tactiles et améliorations esthétiques.
Applications techniques : Films gaufrés pour les secteurs de l'emballage hygiénique, industriel, pharmaceutique et alimentaire, ainsi que pour les matériaux de construction.
Chaque machine est conçue pour offrir une grande stabilité mécanique, un transfert de modèle précis et une intégration transparente dans les lignes de production de films modernes, ce qui garantit une qualité de surface constante et un fonctionnement fiable pour une large gamme de matériaux.
| FICHE TECHNIQUE | |
|---|---|
| Description | Machine de gaufrage "à froid" pour film en mouvement |
| Ø ARBRE À AIGUILLES | 60mm - 100mm - 200mm |
| MOUVEMENT DU CNEB | Mouvement par traînée de film |
| MOUVEMENT CNEBM | Mouvement par moteur asynchrone 400 V+N+T - 50 Hz |
| AJUSTEMENT DE LA PÉNÉTRATION | Vis micrométriques avec boutons gradués |
| MAX. VITESSE | 300* mètres/minute |
| SOUTENIR LE MOUVEMENT D'APPROCHE DU ROULEAU | Mouvement pneumatique |
| PRESSION D'AIR | 6 BAR |
| * | Valeur dépendant du type de matériau traité |
Pour plus d'informations, cliquez sur le lien ci-dessous
Nos modèles de machines à gaufrer
Qu'est-ce qu'une machine à gaufrer ?
Chez Spark Machinery, nos systèmes d'embossage sont conçus pour apporter précision, cohérence et créativité à la structuration des surfaces. Ces machines impriment des motifs fins ou profonds sur des films, des feuilles, des stratifiés ou d'autres matériaux en feuilles, façonnant ainsi la texture, l'apparence et la fonction en un seul passage.
Comment ça marche
Le gaufrage est réalisé en pressant le matériau entre un cylindre de gaufrage à motifs et un contre-cylindre. Grâce à l'application contrôlée de la pression et à la géométrie du motif, la surface du matériau est remodelée de façon permanente, produisant des caractéristiques en relief ou en creux qui définissent son aspect final et ses performances.
Les systèmes d'embossage sont largement utilisés dans la production de films techniques, d'emballages pharmaceutiques et alimentaires, de matériaux de construction et dans de nombreuses autres applications industrielles. Grâce à leur polyvalence et à leurs performances constantes, les machines d'embossage Spark Machineryaméliorent à la fois les propriétés esthétiques et fonctionnelles des matériaux à base de film.
Comment fonctionnent nos machines à gaufrer
-
Le film ou la feuille avance sur la chaîne de production avec une tension et un alignement contrôlés, garantissant ainsi une bande stable et uniforme à son entrée dans l'unité de gaufrage (dans ce cas, soit le modèle CNEB non motorisé, soit le modèle CNEBM motorisé).
-
Le groupe de gaufrage (composé d'un arbre de cylindre de gaufrage) et le contre-rouleau sont positionnés de manière à ce que le matériau passe entre eux. Sur le modèle CNEB sans moteur, c'est le mouvement de la bande qui entraîne le cylindre de gaufrage ; sur le modèle CNEBM, le cylindre est entraîné par un moteur asynchrone.
-
Un système pneumatique met le contre-rouleau en contact avec le cylindre de gaufrage afin d'enclencher l'outillage. La profondeur de gaufrage (pénétration des aiguilles ou des éléments du motif) est réglée à l'aide de deux vis micrométriques pour un contrôle précis.
-
Lorsque la bande passe entre le cylindre de gaufrage à motifs et le contre-cylindre, sa surface est déformée pour créer des reliefs ou des creux. Le modèle CNEB est entraîné par le mouvement de la bande ; le modèle CNEBM est équipé d'un codeur et d'un entraînement motorisé permettant d'adapter la vitesse à celle de la ligne.
-
Après le gaufrage, le film est guidé par des rouleaux libres ou des rouleaux d'appui en acier, selon les besoins, afin de préserver l'intégrité du motif et de garantir un traitement en aval sans heurts (par exemple, laminage, impression, refendage).
-
Tout au long du cycle de production, des paramètres tels que la vitesse de la bande, la pression de contact des rouleaux, la profondeur de gaufrage et la tension de la bande sont surveillés. Tout écart déclenche un ajustement à l'aide des vis micrométriques ou du système pneumatique afin de garantir une qualité de gaufrage constante.
-
Une inspection régulière du cylindre de gaufrage, des ensembles d'aiguilles, de la surface du contre-rouleau (qui peut être en caoutchouc ou en poils, selon le matériau) et des roulements garantit une répétabilité fiable tout au long des cycles de production.
Avantages de nos machines de gaufrage
Principaux avantages
-
Conçues pour un contrôle parfait, nos machines de gaufrage produisent des motifs de surface cohérents avec une précision micrométrique. Une pression uniforme et une mécanique stable garantissent des résultats impeccables à chaque tirage.
-
Compactes et faciles à intégrer, les unités CNEB et CNEBM s'intègrent parfaitement aux lignes de refendage, d'extrusion ou d'impression. Une installation rapide, des réglages rapides et un fonctionnement synchronisé permettent à votre production de se dérouler sans interruption.
-
Le gaufrage en ligne rationalise votre processus : aucune étape de finition séparée n'est nécessaire. Les composants durables et la conception à faible maintenance réduisent les temps d'arrêt et les coûts d'exploitation, tout en minimisant les déchets matériels.
-
Des films hygiéniques et industriels aux emballages pharmaceutiques, alimentaires et de construction, les machines Spark Machinery s'adaptent à vos besoins de production. Les motifs de rouleaux personnalisés vous permettent de créer des textures, des logos ou des surfaces techniques avec précision.
-
Améliorer la fonctionnalité de la surface sans modifier l'épaisseur du film ni ajouter de revêtement. Obtenir des propriétés antidérapantes, anti-blocage et tactiles améliorées qui stimulent les performances en aval en matière de scellage, de laminage et d'enroulement.
Pourquoi choisir Spark Machinery?
Qualité, fiabilité et performances sans compromis
Spark Machinery et fabrique des systèmes haute performance réputés pour leur précision, leur durabilité et leur rendement constant. Nos machines fonctionnent de manière fiable, même dans des conditions de production à grande vitesse et à forte demande, offrant des résultats de premier ordre avec un temps d'arrêt minimal.Des solutions sur mesure pour chaque client
Nous ne croyons pas à une solution unique. Chaque système est conçu en fonction des besoins spécifiques de nos clients, qu'il s'agisse du type de matériau, de la vitesse de production, du motif de perforation ou de l'intégration avec des lignes existantes. Cela garantit une efficacité optimale et un fonctionnement sans faille dès le premier jour.Assistance de bout en bout
Notre engagement va au-delà de la livraison de la machine. Nous offrons des conseils d'experts lors de la planification du projet, une assistance pratique lors de l'installation et de la formation, et un service réactif tout au long de la vie opérationnelle de la machine. Nous sommes votre partenaire avant, pendant et après l'achat.
axée sur la recherche et l'innovation Chez Spark Machinery, l'amélioration continue fait partie de notre ADN. Nous investissons massivement dans la R&D et les essais afin de développer des technologies de perforation de pointe, d'améliorer les capacités de nos systèmes et de rester à la pointe des exigences d'un marché en constante évolution. L'innovation est ce qui permet à nos clients de rester compétitifs, et nous la mettons à leur service dans chacune de nos machines.
Domaines d'application
-
Dans l'industrie de l'emballage, le gaufrage améliore à la fois la fonctionnalité et l'apparence. Les unités de gaufrage Spark Machinerycréent des textures qui améliorent l'adhérence, la scellabilité et l'attrait en rayon des films d'emballage souples utilisés pour les snacks, les produits de soins personnels et les biens de consommation.
Exemple : films en polyéthylène gaufrés antidérapants pour les lignes d'emballage automatisées, ou laminés texturés qui empêchent le blocage pendant le stockage des rouleaux. -
Pour les blisters et les laminés médicaux, le gaufrage permet un contrôle précis de la texture afin d'améliorer la formabilité, la protection du produit et l'identification. Les motifs peuvent également être utilisés pour marquer des zones ou des logos sans contact avec l'encre.
Exemple : films blister en PVC ou PVdC gaufrés qui améliorent la clarté et empêchent l'adhérence pendant le thermoformage. -
En films et feuilles de qualité alimentaireLe gaufrage améliore la manipulation et la différenciation des produits. Il permet de réduire l'emprisonnement de l'air lors du scellage et d'ajouter des effets décoratifs ou tactiles pour distinguer la marque.
Exemple : feuilles d'aluminium gaufrées avec de fins motifs pour l'emballage du chocolat, ou films PET gaufrés utilisés dans les emballages scellés sous vide. -
Le gaufrage améliore les performances des films techniques utilisés dans les domaines de l'hygiène, de la filtration et de la fabrication. Il contrôle le frottement, améliore l'adhérence et régule le flux d'air ou la dispersion des liquides entre les couches.
Exemple : non-tissés micro-gaufrés dans les produits d'hygiène, ou films PE à texture contrôlée pour les revêtements antiadhésifs et les laminés. -
Pour les films et membranes de construction, le gaufrage renforce l'adhérence de la surface, facilite la séparation des couches et améliore la stabilité mécanique pendant l'installation.
Exemple : films gaufrés pour pare-vapeur ou sous-couches qui empêchent de glisser et facilitent la manipulation sur les chantiers de construction.
