Kaltnadel-Perforationsmaschinen von Spark Machinery
Unsere Kaltnadel-Perforationsmaschinenmodelle
-
Kalte Mikroperforatoren sind eine vielseitige und einfache Technologie zum Perforieren dünner Materialien mit Hilfe von Nadelzylindern, die eine Kombination aus Einfachheit, Effizienz und erschwinglichen Kosten bieten, was sie zu einer beliebten Wahl in vielen Branchen macht. Diese Technik ist allgemein bekannt für die Verwendung von Nadeln, die die Perforation des Materials ohne Wärmeentwicklung durchführen und somit die Erhaltung der Materialeigenschaften gewährleisten.
-
Die Technologie der kalten Mikroperforation findet in zahlreichen Branchen Anwendung. In der Verpackungsindustrie wird sie zur Perforation von Kunststofffolien eingesetzt, um für Belüftung, Feuchtigkeitsregulierung und andere funktionale Verbesserungen zu sorgen. Bei Textilien ermöglicht sie die Perforation von Stoffen für medizinische Anwendungen, technische Zwecke und dekorative Veredelungen. In der Automobilbranche wird es für die Präzisionsperforation von Innenraummaterialien wie Stoffen, Kunstleder und Kunststoffplatten eingesetzt. Im medizinischen Bereich spielt sie eine Schlüsselrolle bei der Herstellung von Pflastern zur transdermalen Medikamentenabgabe durch Perforation von Membranen, die in medizinischen Geräten verwendet werden.
-
Die Kaltnadel-Perforatoren von Spark Machineryverwenden eine Nadelwelle und eine Gegenwalze, um bewegte Folie ohne Erhitzung mechanisch zu durchstechen. Die Perforation wird über eine pneumatische Betätigung gesteuert, die die Gegenwalze ein- oder ausfährt, während mikrometrische Schrauben eine Feineinstellung der Eindringtiefe ermöglichen.
Bei den meisten Modellen erfolgt der Folie passiv über den Folie , obwohl bei den CN-M-Modellen auch motorisierte Rollen erhältlich sind. Die Gegenwalze kann je nach Untergrund aus geschliffenen Borsten oder aus Gummi bestehen.
Modell CN-M COLD MICRO PERFORATION System für Löcher von 80µ bis 1mm mit motorisierten Nadelrollen von Ø 60mm - 100mm - 200mm
Beschreibung
Die Mikro-Loch-Perforatoren der CN-Serie sind kompakte, leichte und äußerst anpassungsfähige Geräte, die für die Integration in Folie wie Schneidemaschinen, Extruder, Druckmaschinen, Schweißmaschinen und andere Systeme zur Verarbeitung von Endlosmaterialien entwickelt wurden. Diese Maschinen erzeugen präzise Mikrolöcher mit unterschiedlichen Durchmessern auf bewegte Folien mit hoher Genauigkeit und Konsistenz. Ihr geringer Platzbedarf ermöglicht die einfache Installation als Host-Modul in bestehenden Produktionsanlagen. Typische Anwendungen sind die Mikroperforation für Produktbeutel, atmungsaktive und feuchtigkeitsregulierende Folien, thermische und akustische Isolierschichten, Verpackungen für elektronische Produkte und andere technische Folien, die eine kontrollierte Durchlässigkeit erfordern.
Operation
Die Folie läuft zwischen einer motorisierten Nadelwelle und einer pneumatisch betätigten Gegenrolle, die das Material perforieren. Die Eindringtiefe wird über zwei mikrometrische Schrauben fein reguliert. Der Betrieb wird über eine Industrie 4.0-fähige Software mit einer Touchscreen-Schnittstelle auf dem Bedienfeld gesteuert. Die Nadelwelle wird von einem Asynchronmotor mit Encoder angetrieben, der eine Synchronisierung mit der Geschwindigkeit der Host-Linie ermöglicht.
| TECHNISCHES DATENBLATT | |
|---|---|
| Nadelschaft Ø | 60mm - 100mm - 200mm |
| Bohrung Ø | Min. Ø80µ - Max. Ø1mm |
| Bewegung | Bewegung durch Asynchronmotor 400 V+N+T - 50 Hz |
| Anpassung der Penetration | Mikrometrische Schrauben mit graduierten Knöpfen |
| Maximale Geschwindigkeit | 400 mt Minute* |
| Gegenrollen-Anfahrbewegung | Pneumatische Bewegung |
| Luftdruck | 6 Bar |
| * | Wert beeinflusst durch Materialtyp und Maschinenkonfiguration |
Für detailliertere Informationen klicken Sie auf den untenstehenden Link
Modell CN-CP COLD MICRO PERFORATION System für Bohrungen von 80µ bis 1,8mm mit austauschbarer Nadelrolle
Beschreibung
Der CN-CP MICROPERFORATOR ist ein Modell, das für die Herstellung von Mikrolöchern mit verschiedenen Durchmessern in bewegte Materialien entwickelt wurde und als Zubehöreinheit in kontinuierliche Materialtransportlinien eingesetzt werden kann. Solide und funktionell, garantiert er die beste Leistung für die Herstellung von perforierten Materialien für den Bau, insbesondere im Bereich der thermischen und akustischen Isolierung
Operation
Die Perforation erfolgt durch die Perforiereinheit, die aus zwei Nadelrollen besteht. Die Folie läuft zwischen zwei Nadelrollen hindurch, die mit dem Material in Kontakt kommen und es kontinuierlich perforieren. Die Rollen nähern sich einander durch das pneumatische System und einen Asynchronmotor.
| TECHNISCHES DATENBLATT | |
|---|---|
| Nadelschaft Ø | Variabel |
| Bohrung Ø | Ø Min. Ø80µ - Max. Ø1,8mm |
| Bewegung | Bewegung durch Ziehen des Materials |
| Anpassung der Penetration | Asynchronmotor 400 V+N+T - 50 Hz und pneumatische Bewegung |
| Luftdruck | 6 Bar |
| Material der Nadelsegmente | Bronze, Stahl, Aluminium |
Für detailliertere Informationen klicken Sie auf den untenstehenden Link
Modell CN COLD MICRO PERFORATION System für Löcher von 80µ bis 1mm mit Nadelrolle Ø 60mm - 100mm - 200mm
Beschreibung
Die Mikro-Loch-Perforatoren der CN-Serie sind kompakte, leichte und äußerst vielseitige Lösungen für die Herstellung von Mikro-Löchern mit unterschiedlichen Durchmessern auf bewegte Folie. Dank ihrer geringen Abmessungen können sie leicht in bestehende Folie wie Schneidemaschinen, Extruder, Druckmaschinen, Schweißmaschinen oder jede Produktionslinie, die mit kontinuierlicher Folie arbeitet, integriert werden. Sie sind ideal für die Herstellung von Mikroperforationen in Frischhaltebeuteln, atmungsaktiven und feuchtigkeitsregulierenden Verpackungen, thermischen und akustischen Isolationsmaterialien, Verpackungen für elektronische Produkte und vielen anderen technischen Anwendungen.
Betrieb
Das System kombiniert Effizienz und Präzision: Der Walzeneingriff wird pneumatisch gesteuert, während die Eindringtiefe mit mikrometrischen Schrauben fein abgestimmt werden kann. Die CN-Serie wird direkt von der Bewegung der Folie angetrieben und passt sich automatisch an die Geschwindigkeit der Maschine an, so dass eine perfekte Synchronisation ohne zusätzliche Antriebe gewährleistet ist. Dies macht sie zu einer praktischen, zuverlässigen und kostengünstigen Lösung zur Verbesserung der Folie in einer Vielzahl von Branchen.
| TECHNISCHES DATENBLATT | |
|---|---|
| Nadelschaft Ø | 60mm - 100mm - 200mm |
| Bohrung Ø | Min. Ø80µ - Max. Ø1mm |
| Bewegung | Bewegung durch Folientransport |
| Anpassung der Penetration | Mikrometrische Schrauben mit graduierten Knöpfen |
| Maximale Geschwindigkeit | 400 mt Minute* |
| Gegenrollen-Anfahrbewegung | Pneumatische Bewegung |
| * | Wert abhängig von Materialtyp und Maschinenkonfiguration |
Für detailliertere Informationen klicken Sie auf den untenstehenden Link
Modell CN-EC COLD MICRO PERFORATION System für Bohrungen von 80µ bis 1mm mit Nadelrollen Ø von 60mm - 100mm - 200mm
Beschreibung
System entwickelt zur Herstellung von MIKROLÖCHERN auf BEWEGTER FOLIE verschiedener Materialien und Stärken, zur Installation als Zubehöreinheit in Folientransportanlagen, wie z.B. in Rollenschneidern, Extrudern, Druck- und Schweißmaschinen. Die CNEC ist ideal für alle, die häufig Produktionsänderungen vornehmen und regelmäßig mit wechselnden Perforationsmustern konfrontiert werden.
Bedienung
Die laufende Folie tritt in das Gerät ein und läuft zwischen der Nadelwalze und der Gegenwalze hindurch, die, wenn sie ineinander greifen, das Material perforieren. Der Rollenkontakt wird pneumatisch gesteuert, während die Eindringtiefe mit zwei mikrometrischen Schrauben präzise eingestellt wird. Zur Vermeidung von Stillstandszeiten und zur Vereinfachung von Auftragswechseln kann das Gerät mit bis zu vier auf Drehplatten montierten Walzen ausgestattet werden, was einen schnellen Austausch der Nadelwellen durch das Revolver-System ermöglicht. Sowohl der Schaftwechsel als auch die Perforationseinstellung können bei stehender oder laufender Maschine durchgeführt werden, was maximale Flexibilität und Effizienz gewährleistet.
| TECHNISCHES DATENBLATT | |
|---|---|
| Nadelschaft Ø | 60mm - 100mm - 200mm |
| Bohrung Ø | Min. Ø80µ - Max. Ø1mm |
| Anzahl der austauschbaren Schäfte | Max. 4 pro Gerät |
| Ausstattung von Nadelschäften | Nadelzylinder, Prägezylinder, Fibrillatoren, Längsvorschneidemesser |
| Nadelschaft-Wechselsystem | Integriertes handbetriebenes Revolversystem |
| Bewegung der Nadelschäfte | Bewegung durch Folientransport |
| Anpassung der Penetration | Mikrometrische Schrauben mit graduierten Knöpfen |
| Luftdruck | 6 BAR |
| Maximale Geschwindigkeit | 300* Meter/Minute |
| Kontrastrollenbewegung | Pneumatisch |
| * | Wert abhängig von der Art des verarbeiteten Materials und der Maschinenkonfiguration |
Für detailliertere Informationen klicken Sie auf den untenstehenden Link
Modell CN-MC COLD MICRO PERFORATION System für Löcher von 50µ bis 1mm.
Beschreibung
Der CNMC Micro Perforator ist eine kompakte und vielseitige Lösung, die entwickelt wurde, um Mikrolöcher mit verschiedenen Durchmessern auf bewegte Folie mit Präzision und Effizienz zu erzeugen. Dank seines platzsparenden Designs lässt er sich nahtlos in Produktionslinien wie Schneidemaschinen, Extruder, Druck- und Schweißmaschinen oder jedes System, das Folie verarbeitet, integrieren.
Ein wesentlicher Vorteil der CNMC ist ihr innovatives Nadelwalzen-Wechselsystem. Die Walzen können während des laufenden Betriebs ausgetauscht werden, wodurch Produktionsstopps vermieden werden: Während eine Gruppe arbeitet, kann die andere gewechselt werden, und mit einem einfachen Schalter wird der Prozess nahtlos fortgesetzt. Diese einzigartige Funktion reduziert Ausfallzeiten drastisch und steigert die Gesamteffizienz im Vergleich zu herkömmlichen Anlagen.
Funktionsweise
Der Perforationsprozess wird von einer speziellen Einheit mit zwei Nadelwalzengruppen und einer zentralen Gegenwalze durchgeführt. Während die Folie eine der Nadelwalzen und die Gegenwalze passiert, werden präzise Mikrolöcher gleichmäßig und ohne Unterbrechung erzeugt. Der Eingriff der Walzen wird pneumatisch gesteuert, während die Perforationstiefe mit Mikrometerschrauben feinjustiert werden kann, um maximale Genauigkeit zu gewährleisten. Direkt durch die Folienbewegung angetrieben, passt sich die CNMC automatisch an die Geschwindigkeit der Hauptmaschine an, was einen kontinuierlichen, perfekt synchronisierten Betrieb ermöglicht.
| TECHNISCHES DATENBLATT | |
|---|---|
| Nadelschaft Ø | 100mm |
| Bohrung Ø | Min. Ø50µ - Max. Ø1mm |
| Bewegung | Bewegung durch Folientransport |
| Anpassung der Penetration | Mikrometrische Schrauben mit graduierten Knöpfen |
| Maximale Geschwindigkeit | 250* Meter/Minute |
| Gegenrollen-Anfahrbewegung | Pneumatische Bewegung |
| Luftdruck | 6 BAR |
| * | Wert abhängig von der Art des verarbeiteten Materials und der Maschinenkonfiguration |
Für detailliertere Informationen klicken Sie auf den untenstehenden Link
Was ist eine Kaltnadelperforation?
Die Kaltnadelperforation ist ein Präzisionsverfahren, bei dem mit ultrafeinen mechanischen Nadeln ohne Hitzeeinwirkung Mikrolöcher in Folien und anderen Materialien erzeugt werden. Im Gegensatz zur Heißnadelperforation, bei der das Material um jedes Loch herum schmilzt, wird es bei der Kaltperforation direkt durchstochen, wodurch die natürlichen Eigenschaften des Substrats erhalten bleiben und thermische Belastungen, Verfärbungen oder Schrumpfungen vermieden werden. Ihr Einsatz hängt weitgehend von der Art des Materials ab: Bestimmte Substrate wie Papier, Laminate oder Holzfurniere eignen sich besser für die Kaltperforation, da sie mit Hitze nicht effektiv bearbeitet werden können. Das Kaltperforieren ist nicht nur vielseitiger, sondern auch kostengünstiger, da es kein Heizsystem benötigt und weniger Energie verbraucht. Damit ist es eine wirtschaftliche Wahl für die Herstellung sauberer, gratfreier Löcher und kontrollierter Durchlässigkeit in einem breiten Anwendungsbereich.
Wie funktioniert die Kaltnadelperforation?
Folienzuführung: Die bewegte Bahn wird von der Hostmaschine in den Perforator geführt und gespannt.
Walzenpositionierung: Pneumatikantriebe bringen die Nadelwalze in Kontakt mit der Gegenwalze (Gummi- oder Bürstentyp), wodurch das System für die Perforation vorbereitet wird.

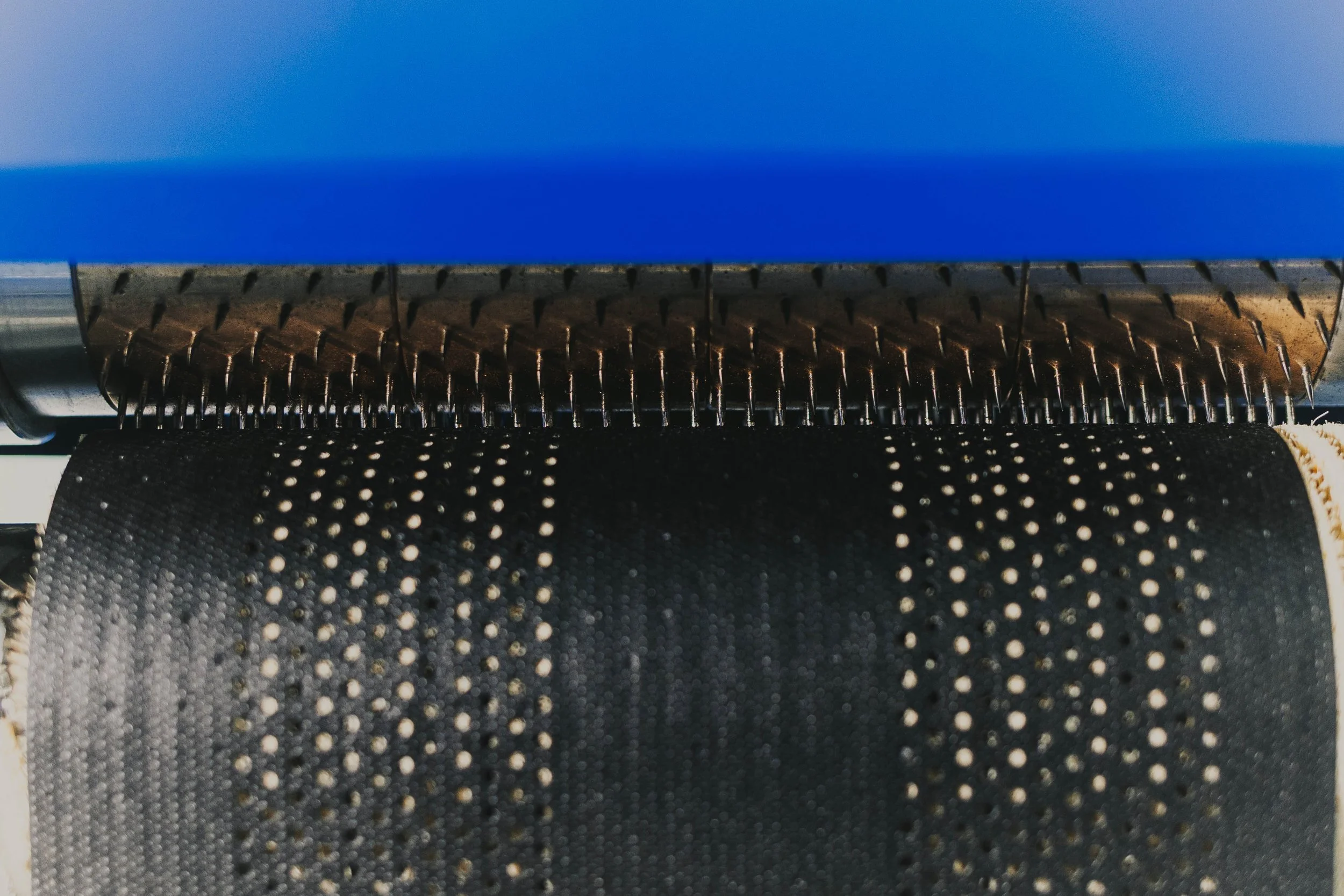

Perforation: Während sich die Nadelwalze dreht, stechen ultrafeine, gehärtete Nadeln gegen die Gegenwalze in das Substrat und erzeugen saubere, gratfreie Mikrolöcher ohne Hitze.
Einstellung & Synchronisation: Die Eindringtiefe wird mit mikrometrischen Schrauben oder motorisierten Stellantrieben fein gesteuert. Ein Encoder und ein asynchroner Antrieb synchronisieren den Perforator mit der Geschwindigkeit der Host-Linie.
Vorteile der Kaltnadelperforation
Die Kaltnadelperforation bietet mehrere entscheidende Vorteile, die sie zu einer bevorzugten Lösung für viele Branchen machen:
Keine Wärmeanwendung: Verhindert Verformung, Schrumpfung oder Verfärbung und bewahrt die natürlichen Eigenschaften des Materials.
Materialvielfalt: geeignet für Kunststoffe, Laminate, technische Folien, Papier, Verpackungssubstrate und mehr.
Einwegdurchfluss: ermöglicht einen kontrollierten Luft- oder Gasaustausch und verhindert gleichzeitig Leckagen, ideal für atmungsaktive oder schützende Verpackungen.
Kosteneffizient und schnell: geringer Energieverbrauch, hohe Produktivität und minimaler Wartungsaufwand sorgen für ausgezeichnete Effizienz und reduzierte Betriebskosten.
Warum Spark Machinery wählen?
Kompromisslose Qualität, Zuverlässigkeit & Leistung
Spark Machinery entwickelt und baut Hochleistungssysteme, die für ihre Präzision, Langlebigkeit und konstante Leistung bekannt sind. Unsere Maschinen arbeiten auch unter Hochgeschwindigkeits- und Hochleistungsbedingungen zuverlässig und liefern erstklassige Ergebnisse bei minimalen Ausfallzeiten.
Maßgeschneiderte Lösungen für jeden Kunden
Wir glauben nicht an Lösungen von der Stange. Jedes System wird auf der Grundlage der spezifischen Bedürfnisse unserer Kunden entwickelt – sei es Materialart, Produktionsgeschwindigkeit, Lochmuster oder Integration in bestehende Anlagen. Dies gewährleistet eine optimale Effizienz und einen reibungslosen Betrieb vom ersten Tag an.End-to-End-Support
Unser Engagement geht über die Maschinenlieferung hinaus. Wir bieten kompetente Beratung bei der Projektplanung, praktische Unterstützung bei der Installation und Schulung sowie reaktionsschnellen Service während der gesamten Lebensdauer der Maschine. Wir sind Ihr Partner vor, während und nach dem Kauf.Angetrieben durch Forschung & Innovation
Bei Spark Machinery ist kontinuierliche Verbesserung Teil unserer DNA. Wir investieren stark in Forschung und Entwicklung sowie in Tests, um modernste Perforationstechnologien zu entwickeln, die Systemfähigkeiten zu verbessern und den sich entwickelnden Marktanforderungen immer einen Schritt voraus zu sein. Innovation ist es, was uns wettbewerbsfähig hält, und wir liefern sie mit jeder Maschine.
Anwendungsbereiche unserer Kaltnadel-Perforiermaschinen
Lebensmittelverpackungen: Wird verwendet, um überschüssige Luft in Großpackungen von Tiefkühlprodukten oder Tiernahrung freizusetzen und so die Stabilität der Verpackung und die Produktqualität zu gewährleisten.
Frisch geschnittene Produkte und Backwaren: Hilft, überschüssige Feuchtigkeit aus der Verpackung zu entweichen, reduziert die Kondensation und verlängert die Haltbarkeit.
Saugfähige Umschläge für Fleischpolster: Perforierte Polyfolien lassen Flüssigkeit in das Saugkissen eindringen und verhindern gleichzeitig, dass sie wieder ausläuft. So bleibt das Fleisch frisch und die Hygiene wird verbessert.
Wohnungsbau: Wird in Strahlungsbarrieren und Hausverpackungen eingesetzt, um Feuchtigkeit passieren zu lassen und gleichzeitig Flüssigkeiten abzuhalten. Dadurch kann die im Innenbereich erzeugte Feuchtigkeit durch den Dachboden entweichen, wodurch Schäden vermieden und die Gebäudeleistung erhalten bleibt.
Unkrautbekämpfungsvlies: Perforierte Barrieren mit Mikrolochungen lassen Luft und Wasser in den Boden eindringen und verhindern gleichzeitig das Wachstum von Unkraut. Sie bieten eine sichere und effiziente Alternative zu chemischen Herbiziden sowohl für den Hausgarten als auch für die Landwirtschaft.
Akustikmanagement: Entwickelt, um Schallwellen durch eine Oberfläche in einen absorbierenden Kern zu leiten, wodurch Lärm und Echo reduziert werden. Diese Technik findet breite Anwendung in Fahrzeuginnenräumen, schweren Maschinen, Bauplatten und Wandpaneelen, wobei Lochgröße und -dichte auf die Steuerung der Schallleistung zugeschnitten sind.
Lassen Sie sich von Experten zu Ihren Anforderungen im Bereich der Mikroperforation beraten
Die Wahl der idealen Mikroperforationsmaschine kann angesichts der vielfältigen Technologien und Materialüberlegungen eine komplexe Entscheidung sein. Um sicherzustellen, dass Sie die perfekte Lösung für Ihre spezifischen Anforderungen auswählen, laden wir Sie zu einer kostenlosen und unverbindlichen Beratung mit unseren Experten ein. Profitieren Sie von personalisierten Einblicken, wie die richtige Heiß-, Kalt- oder Laserperforationstechnologie Ihre Produktion optimieren, die Produktqualität verbessern und die Effizienz steigern kann, um eine intelligente Investition zu gewährleisten, die auf Ihren Erfolg zugeschnitten ist.
