Machines de perforation à aiguille chaude de Spark Machinery
Nos modèles de machines de perforation à aiguille chaude
Série : Série HN - Microperforateurs à aiguille chaude
Fonction : Microperforation de haute précision sur des bandes de film en mouvement grâce à des rouleaux à aiguilles chauffés électriquement. Le système fait fondre et perce le film avec des aiguilles chauffées, ce qui permet d'obtenir des perforations contrôlées et propres, même à des densités d'aiguilles élevées, sans découpe mécanique.
Applications : Idéal pour produire des emballages respirants, des caractéristiques de contrôle de l'humidité et de perméabilité dans les films pour les emballages alimentaires, les produits pharmaceutiques, les textiles, les intérieurs automobiles et les tissus techniques. Convient aux matériaux mono- et bi-orientés, aux films rétractables, aux caoutchoucs, au similicuir, aux stratifiés, au placage de bois, au PVC, à l'aluminium et aux substrats en papier.
Technologie :
Chauffage et perforation : Des rouleaux à aiguilles chauffés électriquement (via des lampes infrarouges avec contrôle PID) logés dans une chambre isolée assurent une température uniforme et une perforation précise à base de matière fondue.
Système de contrôle : Prêt pour l'industrie 4.0 avec interface à écran tactile, gestion des recettes et modes automatique, pause et manuel. Comprend des volets de sécurité et une détection de film par cellule photoélectrique pour empêcher la perforation en l'absence de film.
Ajustement et sécurité : Réglage micrométrique ou motorisé de la pénétration pour un contrôle précis de la profondeur. Les fonctions de sécurité comprennent des obturateurs pneumatiques et une rotation de refroidissement pour protéger les composants.

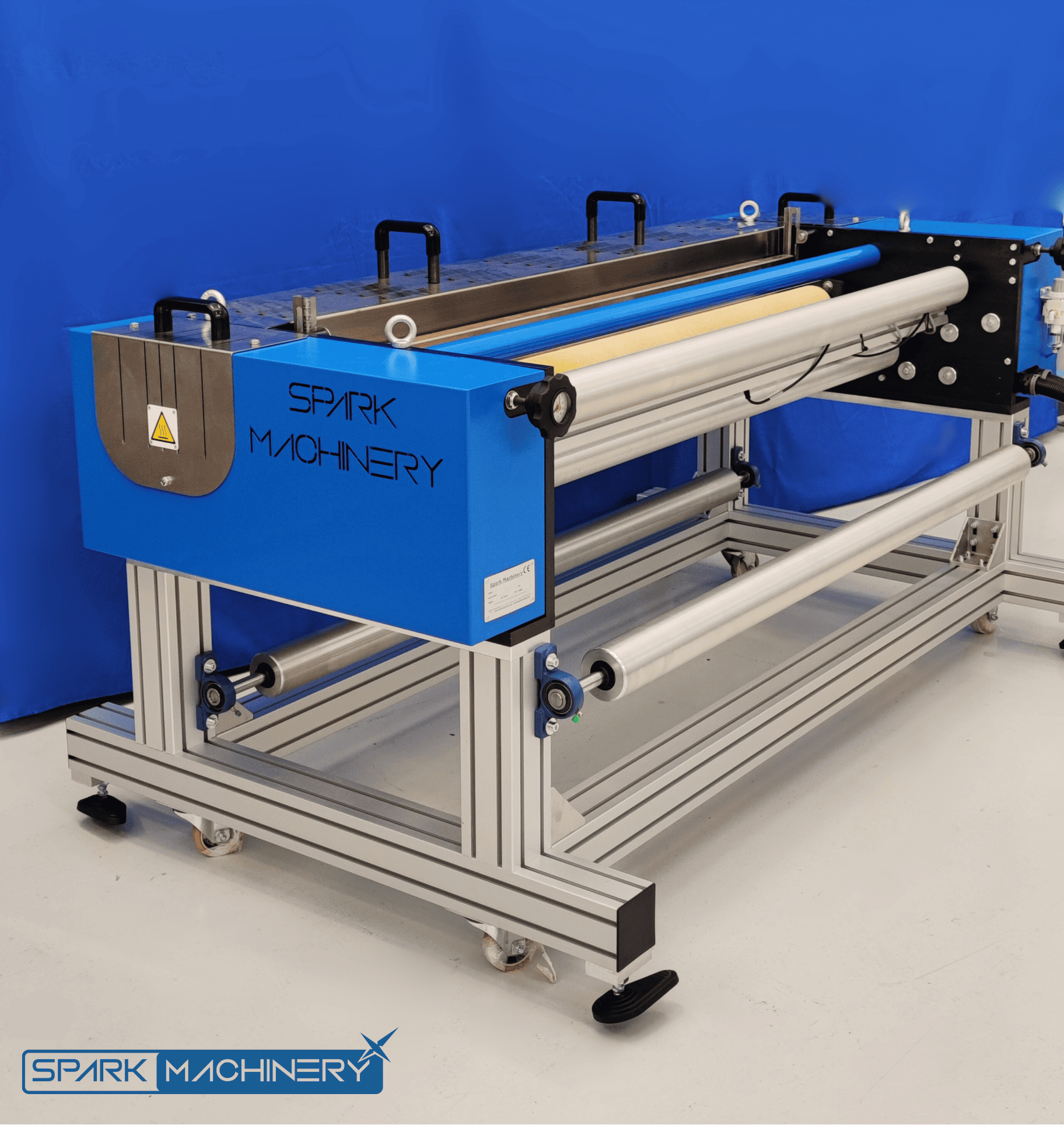

Modèle HN100 Système de MICRO PERFORATION à chaud pour trous de 200µ à 2mm avec rouleau à aiguilles motorisé de Ø100mm
Fonctionnement
Le film arrive à la machine et passe par le rouleau à aiguilles chauffé et motorisé et le contre-rouleau, qui s'approchent l'un de l'autre et perforent le matériau. Les rouleaux sont approchés par le système pneumatique et le réglage de la perforation est effectué par deux vis micrométriques.
Le contrôle et le réglage du HN100 sont confiés à notre logiciel conçu pour une intégration 4.0 à partir du panneau de commande électrique. L'opérateur, via un écran tactile, gère toutes les opérations inhérentes à l'appareil telles que le contrôle de la température, le contrôle des éléments chauffants, l'activation d'urgence et la rotation de l'arbre de l'aiguille.
FICHE TECHNIQUE | |
---|---|
Axe de l'aiguille Ø | 100mm |
Trou Ø | Ø min. 200µ / Ø max. 2 mm* |
Mouvement et puissance | Moteur asynchrone / 400 V+N+T - 50Hz |
Ajustement de la pénétration | Vis micrométriques avec boutons gradués |
Vitesse maximale | 150 mt minute* |
Puissance de chauffage | 8 Kw / mt |
Température maximale | 300° C |
Pression atmosphérique | 6 Barre |
Mouvement du contre-rouleau | Mouvement pneumatique |
* | Valeur affectée par le type de matériau |
Pour plus d'informations, cliquez sur le lien ci-dessous
Modèle HN200 Système de MICRO PERFORATION à chaud pour trous de 200µ à 2mm avec rouleau à aiguilles motorisé de Ø200mm
Description
Ce système est conçu pour réaliser des micro-trous "à chaud" sur des films en mouvement de différents matériaux et épaisseurs et doit être installé en tant qu'unité hôte dans les lignes de transport de films, telles que les découpeuses, les extrudeuses, les machines d'impression et de soudage. Le HN 200 garantit des micro-trous parfaits sur des matériaux mono ou bi-orientés, même avec un faible apport de chaleur ; il est idéal pour les traitements délicats sur des matériaux rétractables ou avec une densité d'aiguilles par cm2 très élevée.
Fonctionnement
Le HN200 est un microperforateur à aiguille chauffé électriquement. Le film en défilement arrive à l'appareil et est perforé par l'arbre à aiguilles motorisé qui est approché par le rouleau de contraste conçu pour soutenir le matériau. La microperforation est obtenue par la fusion et la perforation du matériau, provoquées par les aiguilles fixées sur les manchons en bronze interchangeables. Les douilles des aiguilles sont montées sur la tige de l'aiguille placée à l'intérieur d'une chambre isolée et portée à une température adéquate par le groupe de lampes infrarouges.
FICHE TECHNIQUE | |
---|---|
Axe de l'aiguille Ø | 200mm |
Trou Ø | Ø min. 200µ / Ø Max. 2mm* |
Mouvement et puissance | Moteur asynchrone / 400 V+N+T - 50Hz |
Ajustement de la pénétration | Vis micrométriques avec boutons gradués |
Vitesse maximale | 200 mt minute* |
Puissance de chauffage | 24 Kw / mt |
Température maximale | 400° C |
Pression atmosphérique | 6 Barre |
Mouvement du contre-rouleau | Mouvement motorisé stockable dans une recette |
* | Valeur affectée par le type de matériau |
Pour plus d'informations, cliquez sur le lien ci-dessous
Modèle HN200-PL Système de MICRO PERFORATION à chaud pour trous de 100µm à 2mm avec rouleau à aiguilles motorisé de Ø200mm
Description
Cet équipement est conçu pour réaliser des micro-trous "à chaud" sur des films en mouvement de caoutchouc, de similicuir, de placage de bois et de divers matériaux plus épais et plus résistants à la perforation. Il est destiné à être inséré comme unité d'accueil dans les lignes de transport de films, telles que les coupeuses, les extrudeuses, les presses d'imprimerie, les machines à souder. La HN200-PL est une unité motorisée conçue pour une plus grande pénétration avec un système de synchronisation qui garantit des micro-trous parfaits sur une variété de matériaux ; idéale pour les travaux délicats sur des matériaux thermorétractables, pour les travaux qui nécessitent des trous avec une très grande densité d'aiguilles par cm2 et pour traiter des matériaux mono ou bi-orientés...
FICHE TECHNIQUE | |
---|---|
Ø Rouleau de perforation | 200mm |
Ø Trou | Ø min. 100µm / Ø max. 2mm* |
Mouvement et puissance | Moteur asynchrone / 400 V+N+T - 50Hz |
Ajustement de la pénétration | Motorisé, contrôlé par écran tactile |
Vitesse maximale | 100 mt/minute* |
Puissance de chauffage | 16Kw / mt |
Température maximale | 240° C |
Pression atmosphérique | 6 Barre |
Mouvement du contre-rouleau | Motorisé - 2 actionneurs |
Système de contrôle | Tableau de commande électrique avec écran tactile intégré |
* | Valeur affectée par le type de matériau |
Pour plus d'informations, cliquez sur le lien ci-dessous
Une brève introduction : Qu'est-ce que la perforation par aiguille chaude ?
La microperforation par aiguille chaude est un procédé qui utilise des aiguilles chauffées pour créer de petits trous précis dans des films plastiques et d'autres matériaux souples. Lorsque les aiguilles entrent brièvement en contact avec la surface, elles fondent à travers celle-ci, formant des perforations nettes dont les bords sont scellés. Ce scellement thermique empêche les déchirures, améliore la résistance mécanique et la durabilité globale du matériau, en particulier lors des processus de manipulation, de scellement ou de formage.
La méthode permet un contrôle précis de la taille, de l'espacement et de la configuration des trous, ce qui la rend idéale pour les applications qui nécessitent des caractéristiques de perméabilité spécifiques. Il s'agit notamment d'emballages perméables à l'air pour les produits frais, de la régulation de l'humidité et de zones faciles à déchirer pour la commodité du consommateur. La microperforation par aiguille chaude est compatible avec une large gamme de films à base de polymères, tels que le polyéthylène, le polypropylène et les laminés multicouches, ce qui en fait une solution fiable et flexible pour les applications d'emballage alimentaire, médical et industriel.
Comment fonctionnent les machines de perforation à aiguille chaude ?
Les machines de perforation à aiguille chaude utilisent un processus thermique et mécanique précis pour créer des micro-trous dans des matériaux souples tels que les films plastiques. Ce procédé permet d'améliorer la respirabilité, la durée de conservation ou l'interaction avec l'utilisateur (par exemple, un emballage facile à ouvrir), tout en maintenant l'intégrité structurelle du matériau. Voici une description détaillée du principe technique de ces machines :
Principe technique et processus étape par étape :
Alimentation en matériaux :
Le film ou le matériau est déroulé d'un rouleau et guidé dans la machine à l'aide de rouleaux à tension contrôlée.
Une tension constante assure un mouvement régulier et une perforation précise.
Chauffage de l'aiguille :
Les aiguilles en acier inoxydable ou en alliage sont montées sur un tambour rotatif ou un réseau linéaire.
Ces aiguilles sont chauffées électriquement à une température contrôlée, généralement comprise entre 200°C et 400°C, en fonction du type et de l'épaisseur du matériau.
Contact et pénétration :
Lorsque le film passe devant la rangée d'aiguilles chauffées, les aiguilles entrent brièvement et précisément en contact avec la surface.
La chaleur fait fondre le matériau au contact, créant des micro-trous ronds et nets sans déchirer ou pousser le matériau.
Formation du trou :
Le matériau fondu autour du trou se scelle lui-même, formant des bords lisses et renforcés.
Cela permet d'éviter l'agrandissement ou la déchirure des trous lors d'un traitement ou d'une utilisation ultérieurs.
Rembobinage :
Le film perforé est enroulé sur un rouleau fini, prêt à être traité en aval, par exemple pour l'impression, le laminage ou la fabrication de sacs.
Avantages de la perforation à l'aiguille chaude
Des bords de trous propres et scellés
La chaleur des aiguilles fait fondre le film pendant la perforation, créant des bords lisses et scellés qui évitent les déchirures et réduisent le risque de dégradation du matériau au fil du temps.
Haute précision et homogénéité
Les aiguilles chauffées électriquement et le mouvement synchronisé du film garantissent l'uniformité de la taille, de l'espacement et de l'alignement des trous sur l'ensemble de la bande, ce qui est essentiel pour les applications sensibles à la qualité.Amélioration de la résistance mécanique du matériau
Contrairement au poinçonnage mécanique, la perforation à l'aiguille chaude n'introduit pas de fractures de contrainte. Les bords scellés préservent l'intégrité structurelle du film, même en cas de tension ou de scellage à chaud.Avantages par rapport aux autres méthodes
Par rapport à la perforation à froid ou au laser, les systèmes d'aiguilles chaudes sont généralement plus efficaces sur le plan énergétique, préservent mieux la résistance du film et sont plus simples à entretenir, en particulier lorsque la qualité du scellage et la durabilité mécanique sont des exigences essentielles.
Pourquoi choisir Spark Machinery?
Qualité, fiabilité et performance sans compromis
Spark Machinery conçoit et construit des systèmes de haute performance connus pour leur précision, leur durabilité et leur rendement constant. Nos machines fonctionnent de manière fiable, même dans des conditions de production à grande vitesse et à forte demande, et fournissent des résultats de premier ordre avec un minimum de temps d'arrêt.
Des solutions sur mesure pour chaque client
Nous ne croyons pas à une solution unique. Chaque système est conçu en fonction des besoins spécifiques de nos clients, qu'il s'agisse du type de matériau, de la vitesse de production, du motif de perforation ou de l'intégration avec des lignes existantes. Cela garantit une efficacité optimale et un fonctionnement sans faille dès le premier jour.Assistance de bout en bout
Notre engagement va au-delà de la livraison de la machine. Nous offrons des conseils d'experts lors de la planification du projet, une assistance pratique lors de l'installation et de la formation, et un service réactif tout au long de la vie opérationnelle de la machine. Nous sommes votre partenaire avant, pendant et après l'achat.Recherche et innovation
Chez Spark Machinery, l'amélioration continue fait partie de notre ADN. Nous investissons massivement dans la R&D et les tests pour développer des technologies laser de pointe, améliorer les capacités des systèmes et rester à l'avant-garde des demandes du marché en constante évolution. L'innovation est ce qui permet à nos clients de rester compétitifs et nous l'apportons avec chaque machine.
Domaines d'application de nos perforateurs à aiguille chaude
Microperforation de films PE, PP et multicouches pour réguler l'humidité et la circulation de l'air dans les emballages de produits frais.
Création de zones faciles à déchirer dans les sachets et les flowpacks sans compromettre la résistance du matériau.
Textiles non tissés
Perforation des produits d'hygiène (couches, lingettes) pour améliorer la respirabilité et le confort.
Zones de ventilation dans les textiles médicaux tels que les blouses et les draps.
Films et feuilles techniques
Trous d'aération dans les films rétractables, les films étirables et les films laminés pour les contenus sensibles à la chaleur ou sous pression.
Perforation pour l'évacuation de la vapeur pour les laminés alimentaires micro-ondables.
Applications dans l'industrie alimentaire
Films perforés pour la boulangerie et les fruits et légumes afin de gérer l'humidité et d'éviter la condensation.
Ventilation dans les emballages de viande et de produits laitiers pour optimiser les conditions de conservation.
Textiles industriels et techniques
Perforation de membranes respirantes, de substrats filtrants et de tissus de protection.
Perçages de précision dans les composites ou les revêtements pour la ventilation ou la réduction du poids.
